本發明涉及燙金紙加工設備，更具體地是一種可自由調節長度的燙金紙多段切割機。

背景技術：

燙金紙又稱電化鋁，是由在聚酯薄膜(pet)和在其表面涂布的多層化學涂層組成，燙金紙主要用于包裝和裝飾領域。由于燙金紙較薄，為了便于搬運和銷售，通常是將生產好的燙金紙纏繞在卷筒上，所以市場上售賣的燙金紙都是成卷的，但是用戶在購買燙金紙卷后通常需要根據實際應用需求將燙金紙卷切割成等量的多等份。為了滿足用戶切割燙金紙卷的需求，市面上出現了一些專業化的燙金紙卷切割設備，在一定程度上為用戶提供了較大的便利，但是這些切割設備在使用時只用對燙金紙卷進行一段一段地切割，無法同時將燙金紙卷切割成等量的多段，不僅導致切割效率較低，還存在等量切割精度把握不夠準確的問題，進而導致切割后的燙金紙存在無法使用的情況。

技術實現要素：

基于此，有必要針對上述問題，提供一種能夠根據燙金紙的實際使用需求對燙金紙的等量切割長度進行調整，并且能一次性地完成對燙金紙的等量切割操作，更大程度了提高了切割效率，同時還能對不同大小的燙金紙進行切割操作的可自由調節長度的燙金紙多段切割機。

一種可自由調節長度的燙金紙多段切割機，包括有支撐底板、l形支撐架、傳動機構、比例調節機構、切割機構和夾緊機構，l形支撐架固定設于支撐底板的上側，傳動機構設于l形支撐架的上部，比例調節機構設于l形支撐架上，切割機構設于l形支撐架的底側且與傳動機構連接，夾緊機構設于切割機構上。

進一步說明，傳動機構包括步進電機、條塊傳動軸、第一斜齒輪、第二斜齒輪、第三斜齒輪、八邊形傳動軸、第四斜齒輪、缺口圓盤、第一卡柱、第一傳動軸、缺齒圓盤、凸輪、第二傳動軸、第五斜齒輪和圓形卡塊，步進電機固定設于l形支撐架的上側，條塊傳動軸通過軸承設于l形支撐架上且條塊傳動軸的一端與步進電機的輸出軸固接，第一斜齒輪滑動式設于條塊傳動軸的另一端，第二斜齒輪固定設于條塊傳動軸的一端，第三斜齒輪通過軸承和轉軸設于l形支撐架上且與第二斜齒輪嚙合，八邊形傳動軸通過軸承設于l形支撐架的上部，第四斜齒輪固定設于八邊形傳動軸上且與第三斜齒輪嚙合，缺口圓盤固定設于八邊形傳動軸的上端，第四斜齒輪的上側固定設有兩第一卡柱，第一傳動軸通過軸承設于l形支撐架上，缺齒圓盤固定設于第一傳動軸上且與缺口圓盤和兩第一卡柱接觸，凸輪固定設于第一傳動軸的上端，第二傳動軸設于切割機構上，l形支撐架的上部開設有一滑槽且第二傳動軸位于l形支撐架上的滑槽內，第五斜齒輪固定設于第二傳動軸上且與第一斜齒輪嚙合，圓形卡塊固定設于第二傳動軸的上端且與凸輪接觸。

進一步說明，比例調節機構包括長條狀夾緊板、雙頭螺柱、固定支撐架、擺動板、第二卡柱和刀片支撐架，雙頭螺柱通過螺紋螺接于l形支撐架的一側，雙頭螺柱上螺接有兩長條狀夾緊板，固定支撐架固定設于l形支撐架上，l形支撐架上滑動式設有若干刀片支撐架，若干刀片支撐架的一端和固定支撐架的一側都鉸接有擺動板且相鄰兩擺動板的兩端轉動式連接，其中一刀片支撐架的一端固定設有第二卡柱且第二卡柱與擺動板轉動式連接。

進一步說明，切割機構包括旋轉刀片、滑動支撐座、牽引彈簧和可調限位卡塊，刀片支撐架上轉動式設有旋轉刀片且旋轉刀片與八邊形傳動軸滑動式連接，滑動支撐座滑動式設于l形支撐架的底側且第二傳動軸通過軸承設于滑動支撐座上，滑動支撐座的一側與l形支撐架之間設有兩牽引彈簧，l形支撐架的兩側都開設有若干卡槽且卡槽內設有可調限位卡塊。

進一步說明，夾緊機構設于滑動支撐座上，夾緊機構包括帶導向板圓筒、支撐彈簧、滑塊、弧形槽板、弧形夾緊板，帶導向板圓筒固定設于第二傳動軸的下端，帶導向板圓筒內滑動式設有若干滑塊，滑塊與帶導向板圓筒之間設有支撐彈簧，弧形槽板轉動式設于帶導向板圓筒的下端且弧形槽板上開設有若干弧形槽，滑塊上固定設有弧形夾緊板且弧形夾緊板的上端滑動式位于弧形槽板的弧形槽內。

進一步說明，還包括有刀片限位柱，刀片限位柱固定設于支撐底板上且與八邊形傳動軸的下端轉動式連接。

進一步說明，還包括有簧片和三角條塊，簧片固定設于其中一刀片支撐架的一側，其中一長條狀夾緊板的一側固定設有若干三角條塊。

與現有技術相比，本發明具有如下優點：本發明中四塊弧形夾緊板配合能將不同大小的燙金紙卷支撐住，又通過調整可調限位卡塊的位置能對滑動支撐座帶動燙金紙卷向左移動的距離進行調整，從而使得旋轉刀片能夠對不同大小和厚度的燙金紙卷進行切割操作；在使用時可以根據燙金紙卷需要進行切割的等分點對六塊旋轉刀片的位置進行調整，既能滿足不同燙金紙卷切割等份的長度需求，又能同時將燙金紙卷切割成多段，更大程度地提高了燙金紙卷等份量切割的效率。

附圖說明

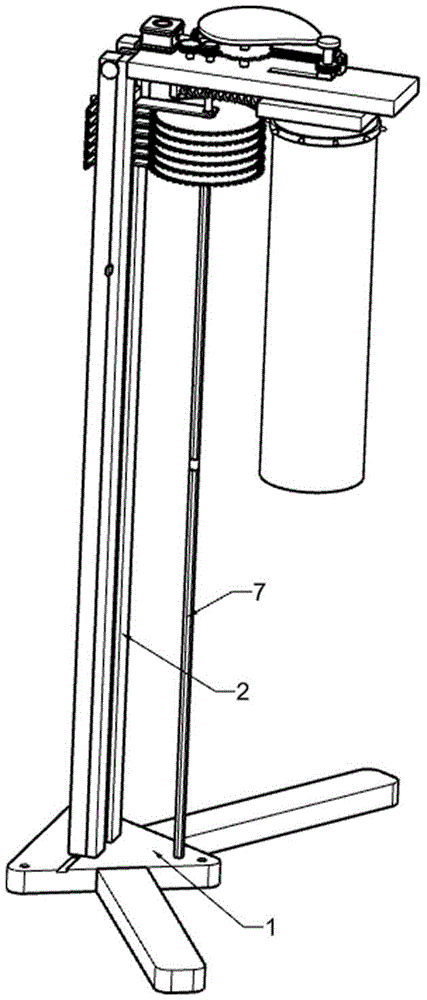

圖1為本發明的第一種立體結構示意圖。

圖2為本發明的第二種立體結構示意圖。

圖3為本發明傳動機構的第一種局部立體結構示意圖。

圖4為本發明a處的放大立體結構示意圖。

圖5為本發明傳動機構的第二種局部立體結構示意圖。

圖6為本發明的第一種局部立體結構示意圖。

圖7為本發明夾緊機構的第一種局部立體結構示意圖。

圖8為本發明夾緊機構的第二種局部立體結構示意圖。

圖9為本發明的第二種局部立體結構示意圖。

附圖中各零部件的標記如下：1、支撐底板，2、l形支撐架，3、傳動機構，3-1、步進電機，3-2、條塊傳動軸，3-3、第一斜齒輪，3-4、第二斜齒輪，3-5、第三斜齒輪，3-6、八邊形傳動軸，3-7、第四斜齒輪，3-8、缺口圓盤，3-9、第一卡柱，3-10、第一傳動軸，3-11、缺齒圓盤，3-12、凸輪，3-13、第二傳動軸，3-14、第五斜齒輪，3-15、圓形卡塊，4、比例調節機構，4-1、長條狀夾緊板，4-2、雙頭螺柱，4-3、固定支撐架，4-4、擺動板，4-5、第二卡柱，4-6、刀片支撐架，5、切割機構，5-1、旋轉刀片，5-2、滑動支撐座，5-3、牽引彈簧，5-4、可調限位卡塊，6、夾緊機構，6-1、帶導向板圓筒，6-2、支撐彈簧，6-3、滑塊，6-4、弧形槽板，6-5、弧形夾緊板，7、刀片限位柱，8-1、簧片，8-2、三角條塊。

具體實施方式

下面結合附圖，對本發明的具體實施方式進行詳細描述，但應當理解本發明的保護范圍并不受具體實施方式的限制。

除非另有其它明確表示，否則在整個說明書和權利要求書中，術語“包括”或其變換如“包含”或“包括有”等等將被理解為包括所陳述的元件或組成部分，而并未排除其它元件或其它組成部分。

實施例：一種可自由調節長度的燙金紙多段切割機，如圖1-9所示，包括有支撐底板1、l形支撐架2、傳動機構3、比例調節機構4、切割機構5和夾緊機構6，l形支撐架2固定設于支撐底板1的上側，傳動機構3設于l形支撐架2的上部，用于對燙金紙卷等量切割長度進行調整的比例調節機構4設于l形支撐架2上，用于對燙金紙卷進行等量切割操作的切割機構5設于l形支撐架2的底側且與傳動機構3連接，用于放置不同大小燙金紙卷的夾緊機構6設于切割機構5上。

進一步地，傳動機構3包括步進電機3-1、條塊傳動軸3-2、第一斜齒輪3-3、第二斜齒輪3-4、第三斜齒輪3-5、八邊形傳動軸3-6、第四斜齒輪3-7、缺口圓盤3-8、第一卡柱3-9、第一傳動軸3-10、缺齒圓盤3-11、凸輪3-12、第二傳動軸3-13、第五斜齒輪3-14和圓形卡塊3-15，步進電機3-1固定設于l形支撐架2的上側，條塊傳動軸3-2通過軸承設于l形支撐架2上且條塊傳動軸3-2的一端與步進電機3-1的輸出軸固接，第一斜齒輪3-3滑動式設于條塊傳動軸3-2上遠離步進電機3-1的一端，第二斜齒輪3-4固定設于條塊傳動軸3-2與步進電機3-1接近的一端，第三斜齒輪3-5通過軸承和轉軸設于l形支撐架2上且與第二斜齒輪3-4嚙合，八邊形傳動軸3-6通過軸承設于l形支撐架2的上部，第四斜齒輪3-7固定設于八邊形傳動軸3-6上且與第三斜齒輪3-5嚙合，缺口圓盤3-8固定設于八邊形傳動軸3-6的上端，第四斜齒輪3-7的上側固定設有兩第一卡柱3-9，第一傳動軸3-10通過軸承設于l形支撐架2上，缺齒圓盤3-11固定設于第一傳動軸3-10上且與缺口圓盤3-8和兩第一卡柱3-9接觸，凸輪3-12固定設于第一傳動軸3-10的上端且位于缺齒圓盤3-11的上方，第二傳動軸3-13設于切割機構5上，l形支撐架2的上部開設有一滑槽且第二傳動軸3-13位于l形支撐架2上的滑槽內，第五斜齒輪3-14固定設于第二傳動軸3-13上且與第一斜齒輪3-3嚙合，圓形卡塊3-15固定設于第二傳動軸3-13的上端且與凸輪3-12接觸，凸輪3-12與圓形卡塊3-15配合能使第二傳動軸3-1向右移動。

進一步地，比例調節機構4包括長條狀夾緊板4-1、雙頭螺柱4-2、固定支撐架4-3、擺動板4-4、第二卡柱4-5和刀片支撐架4-6，雙頭螺柱4-2通過螺紋螺接于l形支撐架2與步進電機3-1接近的一側，雙頭螺柱4-2上螺接有兩長條狀夾緊板4-1，固定支撐架4-3固定設于l形支撐架2上，l形支撐架2上滑動式設有六個刀片支撐架4-6且相鄰兩刀片支撐架4-6的距離相等，六個刀片支撐架4-6的一端和固定支撐架4-3的一側都鉸接有擺動板4-4且相鄰兩擺動板4-4的兩端轉動式連接，其中一刀片支撐架4-6的一端固定設有第二卡柱4-5且第二卡柱4-5與擺動板4-4轉動式連接，第二卡柱4-5與擺動板4-4配合能對六個刀片支撐架4-6之間的距離進行調整。

切割機構5包括旋轉刀片5-1、滑動支撐座5-2、牽引彈簧5-3和可調限位卡塊5-4，刀片支撐架4-6上轉動式設有旋轉刀片5-1且旋轉刀片5-1與八邊形傳動軸3-6滑動式連接，在八邊形傳動軸3-6的帶動下旋轉刀片5-1能對燙金紙卷進行等量切割操作，滑動支撐座5-2滑動式設于l形支撐架2的底側且第二傳動軸3-13通過軸承設于滑動支撐座5-2上，滑動支撐座5-2的一側與l形支撐架2之間設有兩牽引彈簧5-3，l形支撐架2的兩側都開設有四個卡槽且卡槽內設有可調限位卡塊5-4，對可調限位卡塊5-4與滑動支撐座5-2之間的距離進行調整就能對燙金紙卷和旋轉刀片5-1之間的距離做出調整。

夾緊機構6設于滑動支撐座5-2上，夾緊機構6包括帶導向板圓筒6-1、支撐彈簧6-2、滑塊6-3、弧形槽板6-4、弧形夾緊板6-5，帶導向板圓筒6-1固定設于第二傳動軸3-13的下端，帶導向板圓筒6-1內滑動式設有四塊滑塊6-3，滑塊6-3與帶導向板圓筒6-1之間設有支撐彈簧6-2，弧形槽板6-4轉動式設于帶導向板圓筒6-1的下端且弧形槽板6-4上開設有四個弧形槽，滑塊6-3上固定設有弧形夾緊板6-5且弧形夾緊板6-5的上端滑動式位于弧形槽板6-4的弧形槽內，轉動弧形槽板6-4可使四塊弧形夾緊板6-5移動接近或遠離，第二傳動軸3-13通過夾緊機構6能帶動燙金紙卷轉動。

工作過程：先轉動弧形槽板6-4使得四塊弧形夾緊板6-5向內接近，支撐彈簧6-2壓縮，然后工人將燙金紙卷套裝到四塊弧形夾緊板6-5上，接著松開弧形槽板6-4使得四塊弧形夾緊板6-5向外移動，支撐彈簧6-2復位，能將燙金紙卷支撐住，然后工人根據燙金紙卷的大小對燙金紙卷與旋轉刀片5-1之間的距離進行調整，工人可以通過調整可調限位卡塊5-4的位置來調整滑動支撐座5-2向左移動的距離，從而能對燙金紙卷向左移動至與旋轉刀片5-1接觸的距離做出調整，使得旋轉刀片5-1能更好地對不同大小的燙金紙卷進行切割操作。

在進行切割之前，工人還可以根據燙金紙卷切割等份的實際需求對六塊旋轉刀片5-1的位置進行調整，使得每塊旋轉刀片5-1都能對準燙金紙卷需要進行切割的等分點，由此，可同時對燙金紙卷進行多等分切割操作，利用提高燙金紙卷的切割效率。工人通過按壓第二卡柱4-5向下移動，第二卡柱4-5通過擺動板4-4會帶動刀片支撐架4-6和旋轉刀片5-1向下移動，并且燙金紙卷要切割的等份越少，刀片支撐架4-6和旋轉刀片5-1就要向下移動越大的距離。

準備工作做好后，工人啟動步進電機3-1逆時針轉動，步進電機3-1通過條塊傳動軸3-2會帶動第一斜齒輪3-3和第二斜齒輪3-4逆時針轉動，第二斜齒輪3-4通過第三斜齒輪3-5和第四斜齒輪3-7會帶動八邊形傳動軸3-6和缺口圓盤3-8逆時針轉動，八邊形傳動軸3-6會帶動旋轉刀片5-1順時針轉動；缺口圓盤3-8通過缺齒圓盤3-11會帶動第一傳動軸3-10和凸輪3-12順時針轉動，且在兩第一卡柱3-9的作用下，缺口圓盤3-8轉動一圈會帶動缺齒圓盤3-11轉動一個齒，所以凸輪3-12在順時針轉動的過程中會與圓形卡塊3-15緩慢分離。

第一斜齒輪3-3通過第五斜齒輪3-14會帶動第二傳動軸3-13順時針轉動，第二傳動軸3-13會帶動夾緊機構6和燙金紙卷順時針轉動，由于凸輪3-12不再擠壓圓形卡塊3-15，所以牽引彈簧5-3會帶動滑動支撐座5-2向左移動，滑動支撐座5-2會通過第二傳動軸3-13會帶動夾緊機構6和燙金紙卷向左移動，燙金紙卷能移動至與旋轉刀片5-1接觸，此時，旋轉刀片5-1能對燙金紙卷進行等份切割操作。燙金紙卷在進行切割時還會緩慢向左移動，所以旋轉刀片5-1能對纏繞在一起的多層燙金紙進行切割，由于事先已經對燙金紙卷的移動距離進行了調整，所以當旋轉刀片5-1對燙金紙卷完成切割操作后也不會將卷筒切斷，防止切割好的燙金紙卷出現直接掉落的情況。

燙金紙卷完成等量切割操作后，凸輪3-12會再次擠壓圓形卡塊3-15，滑動支撐座5-2會帶動第二傳動軸3-13、夾緊機構6和燙金紙卷向右移動復位，燙金紙卷會與旋轉刀片5-1分離。完成復位后，工人將步進電機3-1關閉，然后轉動弧形槽板6-4使得四塊弧形夾緊板6-5能向內與卷筒分離，此時，工人可以將切割好的燙金紙卷取下。

還包括有刀片限位柱7，刀片限位柱7固定設于支撐底板1上且與八邊形傳動軸3-6的下端轉動式連接。

刀片限位柱7可以對不用進行切割操作的旋轉刀片5-1起到限位的作用，避免八邊形傳動軸3-6在轉動過程中帶動多余的旋轉刀片5-1轉動，從而可以降低機械的損耗程度。

還包括有簧片8-1和三角條塊8-2，簧片8-1固定設于其中一刀片支撐架4-6的一側，其中一長條狀夾緊板4-1的一側固定設有四塊三角條塊8-2。

三角條塊8-2是為了便于工人在對刀片支撐架4-6和旋轉刀片5-1的位置進行調整時能更好地確定第一個刀片支撐架4-6和旋轉刀片5-1的位置，并且簧片8-1與三角條塊8-2配合能第一個刀片支撐架4-6起到限位的作用。

前述對本發明的具體示例性實施方案的描述是為了說明和例證的目的。這些描述并非想將本發明限定為所公開的精確形式，并且很顯然，根據上述教導，可以進行很多改變和變化。對示例性實施例進行選擇和描述的目的在于解釋本發明的特定原理及其實際應用，從而使得本領域的技術人員能夠實現并利用本發明的各種不同的示例性實施方案以及各種不同的選擇和改變。本發明的范圍意在由權利要求書及其等同形式所限定。

技術特征：

1.一種可自由調節長度的燙金紙多段切割機，其特征是：包括有支撐底板(1)、l形支撐架(2)、傳動機構(3)、比例調節機構(4)、切割機構(5)和夾緊機構(6)，l形支撐架(2)固定設于支撐底板(1)的上側，傳動機構(3)設于l形支撐架(2)的上部，比例調節機構(4)設于l形支撐架(2)上，切割機構(5)設于l形支撐架(2)的底側且與傳動機構(3)連接，夾緊機構(6)設于切割機構(5)上。

2.根據權利要求1所述的一種可自由調節長度的燙金紙多段切割機，其特征是：傳動機構(3)包括步進電機(3-1)、條塊傳動軸(3-2)、第一斜齒輪(3-3)、第二斜齒輪(3-4)、第三斜齒輪(3-5)、八邊形傳動軸(3-6)、第四斜齒輪(3-7)、缺口圓盤(3-8)、第一卡柱(3-9)、第一傳動軸(3-10)、缺齒圓盤(3-11)、凸輪(3-12)、第二傳動軸(3-13)、第五斜齒輪(3-14)和圓形卡塊(3-15)，步進電機(3-1)固定設于l形支撐架(2)的上側，條塊傳動軸(3-2)通過軸承設于l形支撐架(2)上且條塊傳動軸(3-2)的一端與步進電機(3-1)的輸出軸固接，第一斜齒輪(3-3)滑動式設于條塊傳動軸(3-2)的另一端，第二斜齒輪(3-4)固定設于條塊傳動軸(3-2)的一端，第三斜齒輪(3-5)通過軸承和轉軸設于l形支撐架(2)上且與第二斜齒輪(3-4)嚙合，八邊形傳動軸(3-6)通過軸承設于l形支撐架(2)的上部，第四斜齒輪(3-7)固定設于八邊形傳動軸(3-6)上且與第三斜齒輪(3-5)嚙合，缺口圓盤(3-8)固定設于八邊形傳動軸(3-6)的上端，第四斜齒輪(3-7)的上側固定設有兩第一卡柱(3-9)，第一傳動軸(3-10)通過軸承設于l形支撐架(2)上，缺齒圓盤(3-11)固定設于第一傳動軸(3-10)上且與缺口圓盤(3-8)和兩第一卡柱(3-9)接觸，凸輪(3-12)固定設于第一傳動軸(3-10)的上端，第二傳動軸(3-13)設于切割機構(5)上，l形支撐架(2)的上部開設有一滑槽且第二傳動軸(3-13)位于l形支撐架(2)上的滑槽內，第五斜齒輪(3-14)固定設于第二傳動軸(3-13)上且與第一斜齒輪(3-3)嚙合，圓形卡塊(3-15)固定設于第二傳動軸(3-13)的上端且與凸輪(3-12)接觸。

3.根據權利要求2所述的一種可自由調節長度的燙金紙多段切割機，其特征是：比例調節機構(4)包括長條狀夾緊板(4-1)、雙頭螺柱(4-2)、固定支撐架(4-3)、擺動板(4-4)、第二卡柱(4-5)和刀片支撐架(4-6)，雙頭螺柱(4-2)通過螺紋螺接于l形支撐架(2)的一側，雙頭螺柱(4-2)上螺接有兩長條狀夾緊板(4-1)，固定支撐架(4-3)固定設于l形支撐架(2)上，l形支撐架(2)上滑動式設有若干刀片支撐架(4-6)，若干刀片支撐架(4-6)的一端和固定支撐架(4-3)的一側都鉸接有擺動板(4-4)且相鄰兩擺動板(4-4)的兩端轉動式連接，其中一刀片支撐架(4-6)的一端固定設有第二卡柱(4-5)且第二卡柱(4-5)與擺動板(4-4)轉動式連接。

4.根據權利要求3所述的一種可自由調節長度的燙金紙多段切割機，其特征是：切割機構(5)包括旋轉刀片(5-1)、滑動支撐座(5-2)、牽引彈簧(5-3)和可調限位卡塊(5-4)，刀片支撐架(4-6)上轉動式設有旋轉刀片(5-1)且旋轉刀片(5-1)與八邊形傳動軸(3-6)滑動式連接，滑動支撐座(5-2)滑動式設于l形支撐架(2)的底側且第二傳動軸(3-13)通過軸承設于滑動支撐座(5-2)上，滑動支撐座(5-2)的一側與l形支撐架(2)之間設有兩牽引彈簧(5-3)，l形支撐架(2)的兩側都開設有若干卡槽且卡槽內設有可調限位卡塊(5-4)。

5.根據權利要求4所述的一種可自由調節長度的燙金紙多段切割機，其特征是：夾緊機構(6)設于滑動支撐座(5-2)上，夾緊機構(6)包括帶導向板圓筒(6-1)、支撐彈簧(6-2)、滑塊(6-3)、弧形槽板(6-4)、弧形夾緊板(6-5)，帶導向板圓筒(6-1)固定設于第二傳動軸(3-13)的下端，帶導向板圓筒(6-1)內滑動式設有若干滑塊(6-3)，滑塊(6-3)與帶導向板圓筒(6-1)之間設有支撐彈簧(6-2)，弧形槽板(6-4)轉動式設于帶導向板圓筒(6-1)的下端且弧形槽板(6-4)上開設有若干弧形槽，滑塊(6-3)上固定設有弧形夾緊板(6-5)且弧形夾緊板(6-5)的上端滑動式位于弧形槽板(6-4)的弧形槽內。

6.根據權利要求5所述的一種可自由調節長度的燙金紙多段切割機，其特征是：還包括有刀片限位柱(7)，刀片限位柱(7)固定設于支撐底板(1)上且與八邊形傳動軸(3-6)的下端轉動式連接。

7.根據權利要求6所述的一種可自由調節長度的燙金紙多段切割機，其特征是：還包括有簧片(8-1)和三角條塊(8-2)，簧片(8-1)固定設于其中一刀片支撐架(4-6)的一側，其中一長條狀夾緊板(4-1)的一側固定設有若干三角條塊(8-2)。

技術總結

本發明涉及燙金紙加工設備，更具體地是一種可自由調節長度的燙金紙多段切割機，包括有支撐底板、L形支撐架、傳動機構、比例調節機構和切割機構等；L形支撐架固定設于支撐底板的上側，傳動機構設于L形支撐架的上部，比例調節機構設于L形支撐架上，切割機構設于L形支撐架的底側且與傳動機構連接。本發明能夠根據燙金紙的實際使用需求對燙金紙的等量切割長度進行調整，并且能一次性地完成對燙金紙的等量切割操作，更大程度了提高了切割效率，同時還能對不同大小的燙金紙進行切割操作，能更好地滿足燙金紙卷的等量切割需求。

技術研發人員：劉江華

受保護的技術使用者：劉江華

技術研發日：2020.12.18

技術公布日：2021.05.11
