本實用新型涉及收邊機技術領域，具體為一種穩定性高的收邊機。

背景技術：

收邊機是一種重要工業制造業的塑料制品生產設備，塑料薄膜邊料收卷機是塑料薄膜分切機的主要輔助設備,主要用于收集分切機分切薄膜時兩側的剩余薄膜。

隨著現代經濟建設的快速發展，人們對一種穩定性高的收邊機的需求也越來越提升，收邊機的發展應該達到現代經濟社會快速發展和人們希望的必然要求。

當下在經濟建設應用的收邊機，普遍的質量較差，成本較高，這要就增加了用戶的使用成本，不方便安裝，作業效率不高效，比較容易發生危險事故，使得用戶處理事故的效率低下。

針對上述問題，為此我們提議為本案設計一種穩定性高的收邊機。

技術實現要素：

本實用新型的目的是提供一種穩定性高的收邊機，具有質量好，成本低，方便安裝，作業效率高效，安全性好的優勢。

本實用新型的上述技術目的是通過以下技術方案得以實現的：一種穩定性高的收邊機，包括防滑墊塊和配電柜體，所述防滑墊塊的上方安裝有底盤鋼架，所述配電柜體設置于底盤鋼架的上方，且配電柜體的一側設置有數字顯示屏，并且數字顯示屏的一側設置有操作按鍵，所述配電柜體的另一側設置有散熱網格，所述配電柜體的上方設置有電機箱，且電機箱的內部設置有電動機，所述電動機的一側設置有轉動軸，且轉動軸的一端設置有鋼球滾子軸承，所述鋼球滾子軸承的一側設置有輥桿，且輥桿的兩側設置有限位片，所述輥桿的一端安裝有支撐架，所述支撐架的一側貼合有螺紋基座，且螺紋基座的一側設置有滑桿，并且滑桿的一側貫穿連接有插孔桿，所述滑桿的上方安裝有插銷滑塊，且插銷滑塊的上方設置有圓環刮片。

本實用新型的進一步設置為：所述防滑墊塊的上方與底盤鋼架的下方之間為固定連接，且防滑墊塊的上方與底盤鋼架之間相互垂直。

通過采用上述技術方案，降低了設備的重心，提升設備的穩定性，便于生產制造。

本實用新型的進一步設置為：所述配電柜體通過散熱網格與電機箱構成一體化構造，且配電柜體的上方與電機箱的下方之間為固定連接，并且散熱網格為網格狀構造。

通過采用上述技術方案，由于散熱網格為網格狀構造因而具備散熱的效果，而且減輕了設備的重量。

本實用新型的進一步設置為：所述轉動軸通過鋼球滾子軸承與輥桿構成可旋轉結構，且轉動軸與鋼球滾子軸承關于輥桿的中軸線對稱。

通過采用上述技術方案，能夠提升設備的作業效率，鋼球滾子軸承能夠與轉動軸的相互配合下達到速率調節的效果，方便設備的轉動，達到精確可控的效果，最終在輥桿的轉動作用下達到對收邊產品的收卷的效果。

本實用新型的進一步設置為：所述支撐架的一側與螺紋基座的一側相互貼合，且支撐架與螺紋基座之間相互平行。

通過采用上述技術方案，具備支撐的效果，方便用戶拆卸與組裝，操作方便。

本實用新型的進一步設置為：所述滑桿的一側與插孔桿通過插銷滑塊與圓環刮片構成滑卡結構，且滑桿的一側與插銷滑塊之間為滑動連接，并且圓環刮片為圓環形構造。

通過采用上述技術方案，滑桿具備良好的滑動作用，使得用戶可根據加工產品的實際需要來調節插銷滑塊的具體位置，操作較為順暢，插孔桿具備鏤空狀的凹槽構造，當選定作業的位置后，可利用插銷滑塊進行卡合固定起來，使得不易錯位，提升了設備的穩定性，最終利用圓環刮片達到加工的效果。

本實用新型的有益效果是：

1、該穩定性高的收邊機設置有散熱網格，通過安裝的散熱網格與電機箱，由于散熱網格為網格狀構造因而具備散熱的效果，而且減輕了設備的重量。

2、該穩定性高的收邊機設置有鋼球滾子軸承，通過安裝的鋼球滾子軸承與轉動軸，轉動軸具備傳遞作用力的效果，能夠提升設備的作業效率，鋼球滾子軸承能夠與轉動軸的相互配合下達到速率調節的效果，方便設備的轉動，達到精確可控的效果，最終在輥桿的轉動作用下達到對收邊產品的收卷的效果。

3、該穩定性高的收邊機設置有插銷滑塊，通過安裝的滑桿與插銷滑塊，滑桿具備良好的滑動作用，使得用戶可根據加工產品的實際需要來調節插銷滑塊的具體位置，操作較為順暢，插孔桿具備鏤空狀的凹槽構造，當選定作業的位置后，可利用插銷滑塊進行卡合固定起來，使得不易錯位，提升了設備的穩定性，最終利用圓環刮片達到加工的效果。

附圖說明

為了更清楚地說明本實用新型實施例中的技術方案，下面將對實施例描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

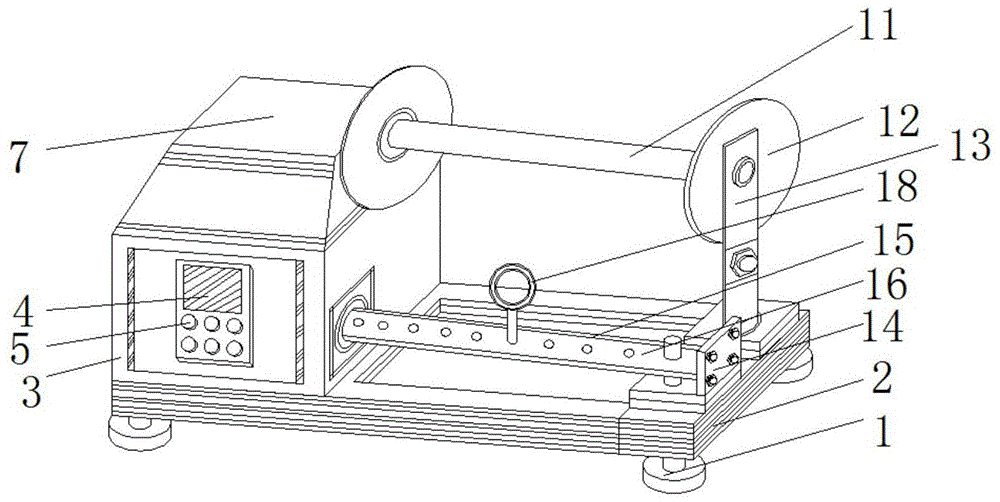

圖1為本實用新型立體結構示意圖；

圖2為本實用新型側面結構示意圖；

圖3為本實用新型圓環刮片放大結構示意圖。

圖中：1、防滑墊塊；2、底盤鋼架；3、配電柜體；4、數字顯示屏；5、操作按鍵；6、散熱網格；7、電機箱；8、電動機；9、轉動軸；10、鋼球滾子軸承；11、輥桿；12、限位片；13、支撐架；14、螺紋基座；15、滑桿；16、插孔桿；17、插銷滑塊；18、圓環刮片。

具體實施方式

下面將結合具體實施例對本實用新型的技術方案進行清楚、完整地描述。顯然，所描述的實施例僅僅是本實用新型的一部分實施例，而不是全部的實施例。基于本實用新型的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-3，本實用新型提供一種技術方案：一種穩定性高的收邊機，包括防滑墊塊1和配電柜體3，防滑墊塊1的上方安裝有底盤鋼架2，防滑墊塊1的上方與底盤鋼架2的下方之間為固定連接，且防滑墊塊1的上方與底盤鋼架2之間相互垂直，降低了設備的重心，提升設備的穩定性，便于生產制造，配電柜體3設置于底盤鋼架2的上方，且配電柜體3的一側設置有數字顯示屏4，并且數字顯示屏4的一側設置有操作按鍵5，配電柜體3的另一側設置有散熱網格6，配電柜體3的上方設置有電機箱7，且電機箱7的內部設置有電動機8，配電柜體3通過散熱網格6與電機箱7構成一體化構造，且配電柜體3的上方與電機箱7的下方之間為固定連接，并且散熱網格6為網格狀構造，由于散熱網格6為網格狀構造因而具備散熱的效果，而且減輕了設備的重量，電動機8的一側設置有轉動軸9，且轉動軸9的一端設置有鋼球滾子軸承10，鋼球滾子軸承10的一側設置有輥桿11，且輥桿11的兩側設置有限位片12，轉動軸9通過鋼球滾子軸承10與輥桿11構成可旋轉結構，且轉動軸9與鋼球滾子軸承10關于輥桿11的中軸線對稱，轉動軸9具備傳遞作用力的效果，能夠提升設備的作業效率，鋼球滾子軸承10能夠與轉動軸9的相互配合下達到速率調節的效果，方便設備的轉動，達到精確可控的效果，最終在輥桿11的轉動作用下達到對收邊產品的收卷的效果，輥桿11的一端安裝有支撐架13，支撐架13的一側貼合有螺紋基座14，且螺紋基座14的一側設置有滑桿15，并且滑桿15的一側貫穿連接有插孔桿16，支撐架13的一側與螺紋基座14的一側相互貼合，且支撐架13與螺紋基座14之間相互平行，具備支撐的效果，方便用戶拆卸與組裝，操作方便，滑桿15的上方安裝有插銷滑塊17，且插銷滑塊17的上方設置有圓環刮片18，滑桿15的一側與插孔桿16通過插銷滑塊17與圓環刮片18構成滑卡結構，且滑桿15的一側與插銷滑塊17之間為滑動連接，并且圓環刮片18為圓環形構造，滑桿15具備良好的滑動作用，使得用戶可根據加工產品的實際需要來調節插銷滑塊17的具體位置，操作較為順暢，插孔桿16具備鏤空狀的凹槽構造，當選定作業的位置后，可利用插銷滑塊17進行卡合固定起來，使得不易錯位，提升了設備的穩定性，最終利用圓環刮片18達到加工的效果。

工作原理：該穩定性高的收邊機使用方法為，首先工作人員可以利用防滑墊塊1的上方設置好底盤鋼架2安放在工作地點，由于防滑墊塊1下方較為粗糙，具備了防滑的效果，不易錯位，可在底盤鋼架2的上方設置好配電柜體3，連接電源后，可利用數字顯示屏4配合上操作按鍵5，能夠方便用戶進行觀察與選擇操作內容，而安裝在配電柜體3的另一側的散熱網格6具備散熱的效果，由于是網格狀構造，因而降低了設備的重量與制造成本，可在配電柜體3的上方設置好電機箱7，進而在電機箱7的內部設置好電動機8，電動機8可輸出動力帶動轉動軸9的高速轉動，使得轉動軸9配合上鋼球滾子軸承10達到調節速率的效果，使得鋼球滾子軸承10的轉動帶動輥桿11達到轉動，從而將原料產品放置在輥桿11的外側，可根據原料的大小在輥桿11的兩側設置好限位片12使得原料產品達到纏繞疊加的效果，進而在輥桿11的一側設置好支撐架13進行固定支撐，可在螺紋基座14的上方螺紋固定連接好滑桿15，滑桿15與銷滑塊17的相互作用下可根據用戶的實際需要來調節相應的位置，并利用插孔桿16與插銷滑塊17的相互作用下將調節好的位置進行卡合固定，可在插銷滑塊17的上方設置好圓環刮片18對原料產品進行收邊處理，最終達到加工的效果。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。

技術特征：

1.一種穩定性高的收邊機，包括防滑墊塊(1)和配電柜體(3)，其特征在于：所述防滑墊塊(1)的上方安裝有底盤鋼架(2)，所述配電柜體(3)設置于底盤鋼架(2)的上方，且配電柜體(3)的一側設置有數字顯示屏(4)，并且數字顯示屏(4)的一側設置有操作按鍵(5)，所述配電柜體(3)的另一側設置有散熱網格(6)，所述配電柜體(3)的上方設置有電機箱(7)，且電機箱(7)的內部設置有電動機(8)，所述電動機(8)的一側設置有轉動軸(9)，且轉動軸(9)的一端設置有鋼球滾子軸承(10)，所述鋼球滾子軸承(10)的一側設置有輥桿(11)，且輥桿(11)的兩側設置有限位片(12)，所述輥桿(11)的一端安裝有支撐架(13)，所述支撐架(13)的一側貼合有螺紋基座(14)，且螺紋基座(14)的一側設置有滑桿(15)，并且滑桿(15)的一側貫穿連接有插孔桿(16)，所述滑桿(15)的上方安裝有插銷滑塊(17)，且插銷滑塊(17)的上方設置有圓環刮片(18)。

2.根據權利要求1所述的一種穩定性高的收邊機，其特征在于：所述防滑墊塊(1)的上方與底盤鋼架(2)的下方之間為固定連接，且防滑墊塊(1)的上方與底盤鋼架(2)之間相互垂直。

3.根據權利要求1所述的一種穩定性高的收邊機，其特征在于：所述配電柜體(3)通過散熱網格(6)與電機箱(7)構成一體化構造，且配電柜體(3)的上方與電機箱(7)的下方之間為固定連接，并且散熱網格(6)為網格狀構造。

4.根據權利要求1所述的一種穩定性高的收邊機，其特征在于：所述轉動軸(9)通過鋼球滾子軸承(10)與輥桿(11)構成可旋轉結構，且轉動軸(9)與鋼球滾子軸承(10)關于輥桿(11)的中軸線對稱。

5.根據權利要求1所述的一種穩定性高的收邊機，其特征在于：所述支撐架(13)的一側與螺紋基座(14)的一側相互貼合，且支撐架(13)與螺紋基座(14)之間相互平行。

6.根據權利要求1所述的一種穩定性高的收邊機，其特征在于：所述滑桿(15)的一側與插孔桿(16)通過插銷滑塊(17)與圓環刮片(18)構成滑卡結構，且滑桿(15)的一側與插銷滑塊(17)之間為滑動連接，并且圓環刮片(18)為圓環形構造。

技術總結

本實用新型涉及收邊機技術領域，公開了一種穩定性高的收邊機。包括防滑墊塊和配電柜體，所述防滑墊塊的上方安裝有底盤鋼架，所述配電柜體設置于底盤鋼架的上方，且配電柜體的一側設置有數字顯示屏，并且數字顯示屏的一側設置有操作按鍵，所述配電柜體的另一側設置有散熱網格，所述配電柜體的上方設置有電機箱。本實用新型具有以下優點和效果：通過安裝的插銷滑塊，滑桿具備良好的滑動作用，使得用戶可根據加工產品的實際需要來調節插銷滑塊的具體位置，操作較為順暢，插孔桿具備鏤空狀的凹槽構造，當選定作業的位置后，可利用插銷滑塊進行卡合固定起來，使得不易錯位，提升了設備的穩定性，最終利用圓環刮片達到加工的效果。

技術研發人員：代保堂

受保護的技術使用者：江陵縣美林環保新材料股份有限公司

技術研發日：2020.12.29

技術公布日：2021.08.17
